1 Co je to fotovoltaický slučovač?
FV slučovač je zařízení používané ve fotovoltaických systémech výroby energie, jehož hlavní funkcí je shromažďovat stejnosměrný proud (DC) výstup z více fotovoltaických modulů (solárních panelů) dohromady a poté jej přenášet do střídačů nebo jiných zařízení prostřednictvím výstupního vedení. . Slučovač hraje roli v centralizovaném řízení a ochraně ve fotovoltaických systémech.
Komponenty fotovoltaického slučovače
Vstupní terminál:přijímá proudový vstup z více fotovoltaických modulů.
Pojistka:Každá vstupní svorka je obvykle vybavena pojistkou pro ochranu obvodu před nadproudovými účinky.
Bleskojistka:slouží k ochraně zařízení před účinky úderu blesku a přepětí.
Jistič:schopný přerušit obvod v případě poruchy a chránit bezpečnost systému.
Výstupní terminál:Odešlete shromážděný proud do střídače nebo jiného zařízení.
Monitorovací systém (volitelné):slouží k monitorování pracovního stavu každého fotovoltaického řetězce v reálném čase.
Výhody použití fotovoltaického slučovače:
Zlepšete spolehlivost systému:Centralizací funkcí správy a ochrany snižte riziko selhání systému.
Snadná údržba a správa:Centralizované monitorování a správa více fotovoltaických řetězců zlepšuje efektivitu provozu a údržby.
Zlepšení zabezpečení systému:Vybaveno více ochrannými zařízeními pro zajištění bezpečného provozu systému v různých situacích

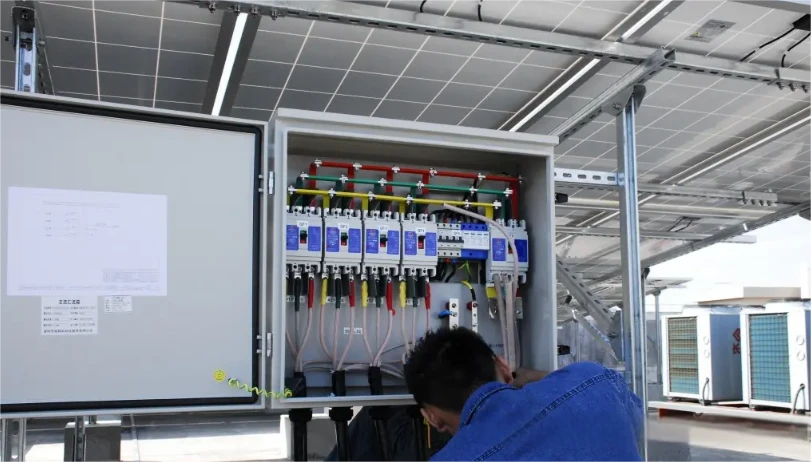

2 Jak nainstalovat fotovoltaický slučovač?
Instalace fotovoltaického slučovacího boxu je klíčovým článkem v systému fotovoltaické výroby elektrické energie, přičemž správná instalace a uvedení do provozu může zlepšit spolehlivost a bezpečnost systému. Níže jsou uvedeny některé kroky a opatření pro instalaci fotovoltaických slučovacích boxů:
Kroky instalace
1. Vyberte umístění instalace:
a, Slučovač by měl být instalován v blízkosti fotovoltaického pole, aby se snížila délka kabelu a energetické ztráty.
b, Vyberte dobře větrané, suché a snadno udržovatelné místo.
c, Nevystavujte se přímému slunečnímu záření, dešti a sněhu a v případě potřeby nainstalujte ochranné kryty.
2. Pevná slučovací skříň:
a, K bezpečnému upevnění slučovací skříně v instalační poloze použijte šrouby nebo jiná vhodná upevňovací zařízení.
b, Zajistěte úroveň instalace slučovací skříně pro následné zapojení a údržbu.
3. Zapojení rozvodné skříně:
a, Podle schématu zapojení slučovací skříně připojte DC kabel od fotovoltaického modulu ke vstupní svorce slučovací skříně. Ujistěte se, že každá vstupní svorka je připojena k fotovoltaickému řetězci.
b, Používejte specializované nástroje pro odizolování a krimpování vodičů, abyste zajistili bezpečné spojení a zabránili uvolnění.
c, Připojte výstupní svorky slučovače a odešlete nasbíraný proud do střídače nebo jiného zařízení.
d, Nainstalujte bleskojistky, pojistky a jističe podle potřeby, abyste zajistili kompletní ochranné funkce.
4.Uzemnění slučovací skříně:
Slučovač musí být spolehlivě uzemněn a zemnící odpor by měl odpovídat příslušným specifikacím.
Použijte vhodné zemnící vodiče a svorky, abyste zajistili bezpečné uzemnění.
5. Kontrola a ladění:
Před zapnutím pečlivě zkontrolujte všechny kabely, abyste se ujistili, že nejsou uvolněná nebo nesprávná připojení.
Po zapnutí pomocí testovacích přístrojů zkontrolujte proud a napětí každého fotovoltaického řetězce, abyste se ujistili, že je vše v pořádku.
Otestujte ochranné funkce slučovače, jako jsou pojistky a jističe, abyste zajistili jejich normální provoz.
3 Jak udržovat fotovoltaický slučovač?
1. Pravidelná kontrola:
Kontrola vzhledu:Pravidelně kontrolujte kryt skříně slučovače, abyste se ujistili, že nedochází k poškození, deformaci nebo vážnému stárnutí. Vyčistěte kryt, aby se zabránilo hromadění prachu a nečistot.
Kontrola elektroinstalace:Zkontrolujte všechny svorky vodičů, abyste se ujistili, že jsou připojení zajištěna a nejsou uvolněná. Zvláštní pozornost věnujte zapojení vstupních a výstupních svorek.
Kontrola ochranného zařízení:Zkontrolujte stav ochranných zařízení, jako jsou pojistky, jističe a bleskojistky, abyste se ujistili, že jsou neporušená a nepoškozená.
2. Funkční testování:
Testování elektrického výkonu:Pomocí multimetru nebo specializovaného testovacího přístroje změřte napětí a proud každého fotovoltaického řetězce a ujistěte se, že jsou v normálním rozsahu.
Testování ochranného zařízení:Pravidelně testujte funkci pojistek a jističů, abyste se ujistili, že mohou normálně fungovat za podmínek nadproudu nebo zkratu. Otestujte stav bleskojistky, abyste se ujistili, že má dobrou funkci ochrany před bleskem.
3. Čištění a údržba:
Vnitřní čištění:Pravidelně otevírejte skříň slučovače, čistěte vnitřní prach a nečistoty a udržujte vnitřní prostředí čisté. K čištění používejte suchý stlačený vzduch nebo měkký kartáč, nepoužívejte vlhký hadřík nebo vodu.
Vnější čištění:Pravidelně čistěte vnější povrch slučovače, zejména ventilační otvory a části chladiče, abyste zajistili dobrý odvod tepla.
4. Kontrola utažení:
Upevnění šroubem a konektorem:Zkontrolujte a utáhněte všechny šrouby a konektory, abyste se ujistili, že jsou bezpečné a nejsou uvolněné. Zejména u silnoproudých a vysokonapěťových spojovacích částí je nutné zajistit jejich pevné spojení.
5. Kontrola uzemnění:
Zkouška odporu uzemnění:Pravidelně testujte zemnící odpor slučovače, abyste se ujistili, že splňuje příslušné standardní požadavky. Nadměrný odpor uzemnění může ovlivnit bezpečnost systému a vyžaduje včasnou manipulaci.
Kontrola zemnícího vodiče:Zkontrolujte připojení zemnícího vodiče, abyste zajistili jeho pevnost a spolehlivost.
Záležitosti vyžadující pozornost
1. Bezpečnostní ochrana:
Při provádění údržby musí být odpojeno napájení, aby byl zajištěn bezpečný provoz. Používejte izolované rukavice a další potřebné ochranné pomůcky.
Vyhněte se údržbě ve vlhkém prostředí, abyste předešli riziku úrazu elektrickým proudem.
2. Zaznamenejte a nahlaste:
Po každé údržbě zaznamenejte obsah údržby, údaje o kontrole a zjištěné problémy. Vytvořte a udržujte záznamy pro snadné sledování a správu v budoucnu.
Závažné problémy včas oznamte příslušnému technickému personálu nebo týmům údržby a co nejdříve je vyřešte.
